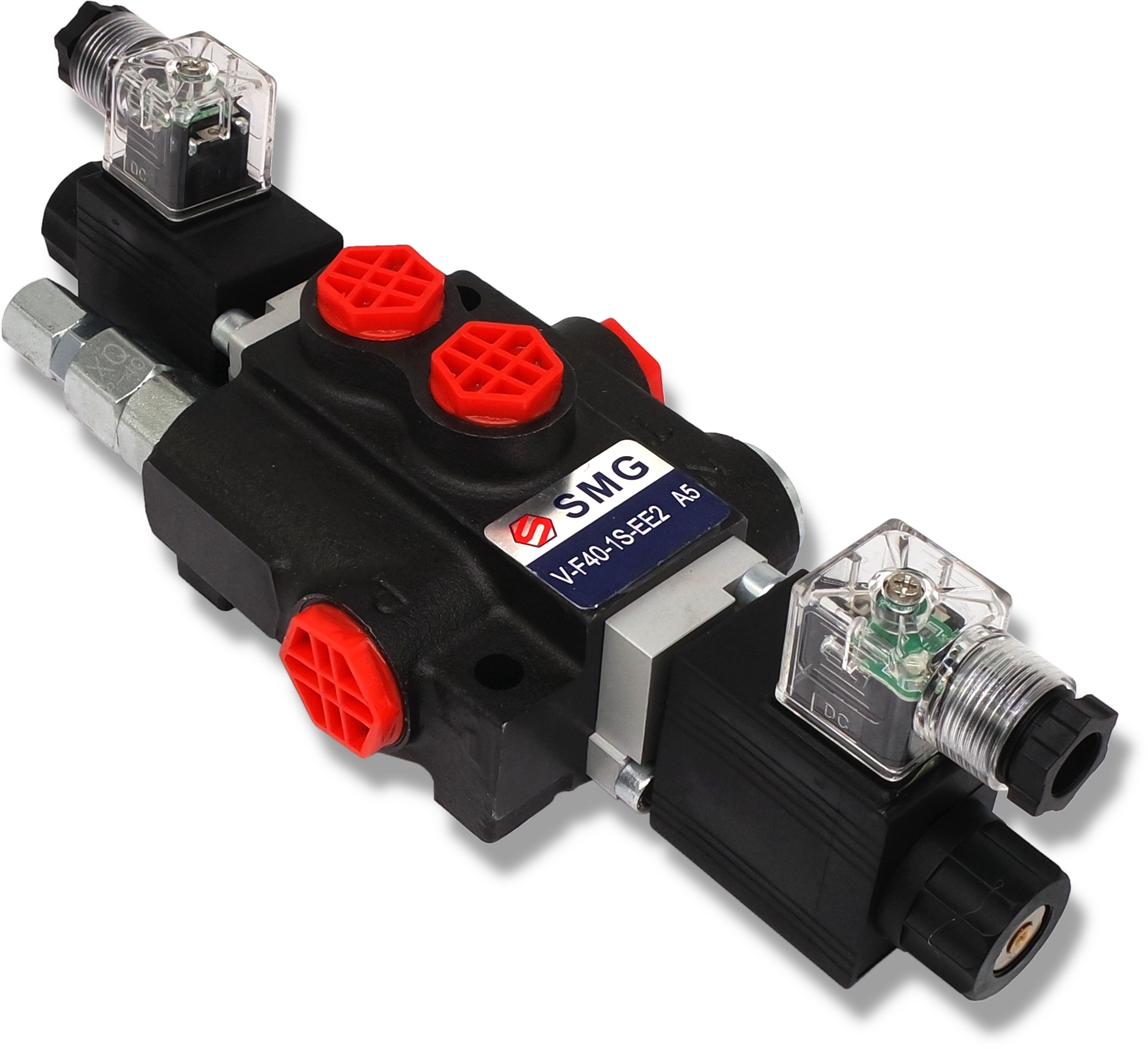

1-seksjon elektrisk hydraulisk fordeler 12V med en oljestrøm på 40L/min

MET-KODE: [3240]

Produsent: SM-G (SKRAW MET GROUP)

Universalfordeleren brukes i ulike typer maskiner som:  Cyclops ,  Turns ,  Loaders ,  Plogs ,  Gaffeltrucker  og  derivater .

Fordeleren er perfekt for  hydraulisk drevne maskiner  og  enheter .

Den kan brukes i  landbruk ,  hagebruk ,  skogbruk  og  konstruksjon .

Den er tilpasset arbeid i:  landbruksmaskiner ,  traktorer ,  sprøyter ,  runder ,  sykloper ,  HDS-lastere ,  anleggsmaskiner ,  lastere ,  gravemaskiner ,  feiemaskiner ,  industrimaskiner  og  andre .

Elektriske spoler med plugger følger med manifolden.

Manifolden har en sikkerhetsventil.

• nominell spenning: 12V
• oljemengde:   0 - 40 l/min
• anbefalt oljefiltrering på nivået:  10 - 15 µ
• oljetemperatur:  -20°C til +80°C
• omgivelsestemperatur:  fra -40°C til +60°C
• versjon:  ventil laget av støpt stål

trykkområde:

• Maksimalt tilførselstrykk:  250Bar
• Maksimalt  returtrykk:  50Bar
• Maksimalt trykk på  seksjoner:  300Bar

En overløpsventil:

• Fabrikkinnstilt til  180Bar
• Mulighet for selvregulering, full rotasjonsendring med 30Bar.

Forbindelse:

• Tilførsel  (P) BSP 1/2''
• Retur   (T) BSP 1/2''
• Utgang for  3/8'' BSP- seksjoner

Oljetype:

Mineraloljebasert hydraulikkolje

Treposisjonsglidebryter (1 - 0 - 2)

• på en fjær går den tilbake til nøytral posisjon av seg selv (etter at strømforsyningen er slått av)
• Posisjon 0 nøytral  (strømtilførsel til spolene Kutt AV) stempelstangen til aktuatoren er stasjonær - oljen går til overløpet.
• Arbeidsposisjon 1  (strømforsyning til den første spolen) stempelstangen til aktuatoren strekker seg.
• Arbeidsposisjon 2  (strømtilførsel til den andre spolen) stempelstangen til aktuatoren trekkes tilbake.

Innganger/utganger:

P1 / P2 - oljeforsyning

T1 / T2 - oljeretur

A1-A2 / B1-B2 - utganger for aktuatorer

N - trykkutgang (for å overføre trykk til manifolder koblet i serie - krever en trykkhylse)

Illustrerende bilde!  Antall utganger for aktuatoren ( A  og  B ) avhenger av  antall seksjoner  i manifolden.

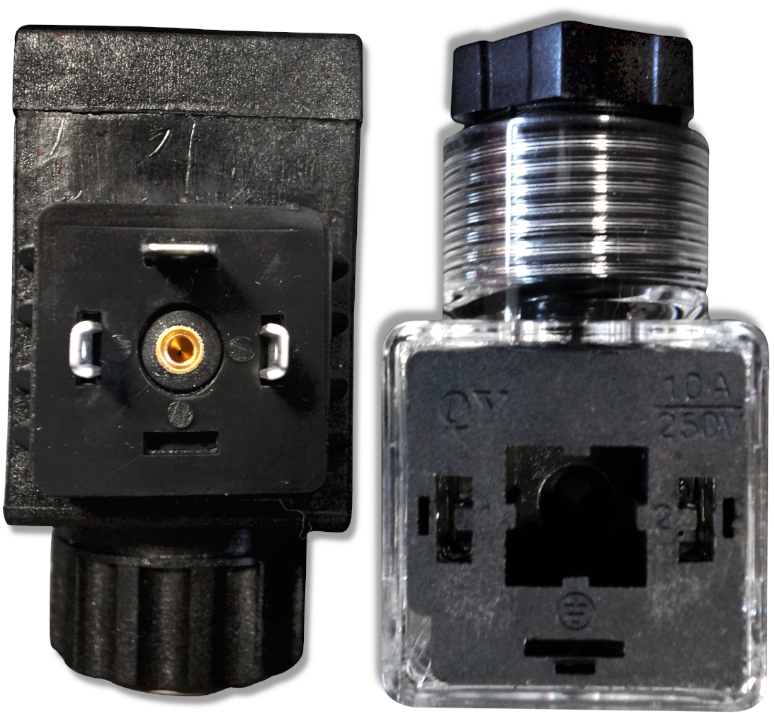

De elektriske pluggene kobles til fordelerspolene med tre pinner.

Eventuelle tilleggselementer, f.eks. spoleplugger, joysticks eller kontrollpaneler, kan kjøpes på våre andre auksjoner.

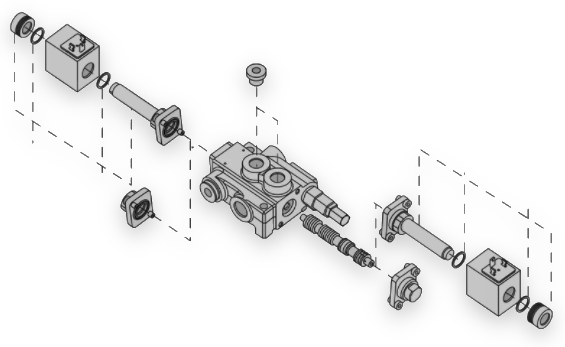

Teknisk tegning og diagram av manifolden
